半導体どうやって作るかのプロセスと手順

半導体は現代のテクノロジーを支える重要な要素です。私たちの生活に欠かせないスマートフォンやコンピュータに使用されているだけでなく 自動車や家電製品にも広く利用されています。では 半導体どうやって作る のでしょうか？このプロセスには多くの工程があり 詳細な手順があります。

この記事では 半導体製造の基本的なプロセスとその各ステップについて詳しく解説します。シリコンウェハーから始まり 微細加工技術を駆使した複雑な工程まで 一つ一つの段階がどのように連携しているのかを見ていきます。この知識は 半導体業界への理解を深めるだけでなく 私たちの日常生活への影響も考える良い機会となります。皆さんは 半導体制作過程 に対してどれほど興味がありますか？

半導体どうやって作るプロセスの概要

半導体の製造プロセスは、非常に高度な技術と精密な手順が必要です。私たちはこのプロセスを理解することで、どのようにして日常生活で使用されるデバイスが作られているのかを知ることができます。ここでは、半導体どうやって作るための基本的な流れを紹介します。

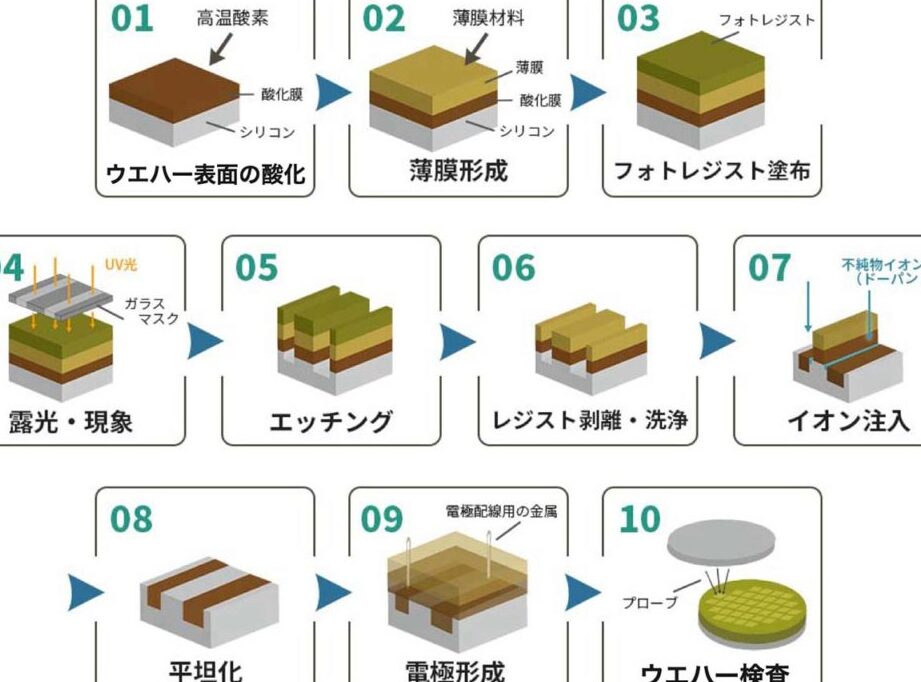

まず、半導体製造は以下の主要なステップから成り立っています：

1. シリコンウエハーの準備
2. フォトリソグラフィーによる回路パターン形成
3. イオン注入と熱処理
4. テストと検査

これらのステップはいずれも重要であり、一つでも欠けてしまうと最終製品の品質に影響を及ぼす可能性があります。それぞれのプロセスについて詳しく見ていきましょう。

シリコンウエハーの準備

この段階では、高純度のシリコンを用いてウエハーが生成されます。この材料は、後続工程で使用される基盤となります。具体的には、シリコンインゴットから薄い円盤状にカットし、その表面を平滑化する処理が行われます。このプロセスは非常に重要であり、不純物や欠陥がないことが求められます。

フォトリソグラフィーによる回路パターン形成

次に、フォトリソグラフィー技術を用いてシリコンウエハー上に微細な回路パターンが描かれます。これには感光性材料（レジスト）を塗布し、特定の波長の光で露光する工程があります。その後、現像工程によって不要部分が除去されます。この方法によって、高精度な回路設計が実現します。

イオン注入と熱処理

最後に、必要な電気特性を持たせるためにイオン注入という手法が取られます。この過程では、不純物元素（例：ホウ素やリン）がシリコン内へ挿入されます。その後、高温下で熱処理することで、不純物原子と結晶構造との結合が強化されます。この一連の操作によって半導体として機能する材料になります。

以上からわかるように、「半導体どうやって作る」という問いには、多くの専門的な知識と技術的な手法が関与しています。次にそれぞれ詳細について探求していきましょう。

シリコンウエハーの準備と処理方法

シリコンウエハーの準備と処理は、半導体製造プロセスにおいて極めて重要なステップです。この段階では、シリコンウエハーが高い精度で加工され、後続の工程が円滑に進むための基盤が整えられます。具体的には、高純度なシリコンを使用してウエハーを生成し、その物理的特性や表面状態を最適化します。

まず、シリコンインゴットから始まり、この素材は非常に高い純度を持っています。通常、このインゴットは数メートルの長さと数センチメートルの直径を持ちます。これを薄い円盤状にカットすることで、私たちが使用するシリコンウエハーが形成されるわけです。

ウエハーの加工プロセス

1. カッティング: シリコンインゴットはダイヤモンドブレードなどで慎重に切断し、所定の厚さ（一般的には0.5～0.75 mm）に調整されます。
2. 研磨: 切断されたウエハーは、その表面を平滑化するために研磨されます。この工程によって微細な傷や不均一性が取り除かれ、最終的な品質向上につながります。
3. 洗浄: 加工後には、不純物や残留物を完全に取り除くための厳密な洗浄プロセスがあります。この段階では超音波洗浄や酸洗浄など様々な手法が用いられます。

このようにして得られたシリコンウエハーは、その後のフォトリソグラフィー工程で回路パターン形成へと進んでいきます。次なるステップとして、この高精度で準備されたウエハー上に微細回路パターンが描かれることになります。それによって実際に機能する半導体デバイスへと変貌していく過程が始まります。

フォトリソグラフィーによる回路パターン形成

フォトリソグラフィーは、半導体の製造過程において極めて重要な役割を果たします。この工程では、精密な回路パターンがシリコンウエハー上に形成されることで、最終的なデバイス性能が決定づけられます。具体的には、光感応性材料（フォトレジスト）を利用して、設計された回路図をウエハーに転写するプロセスです。

フォトリソグラフィーの手順

この工程は以下のステップから構成されています：

1. フォトレジストの塗布: シリコンウエハーの表面に均一にフォトレジストを塗布します。これにより、その後の露光プロセスで必要な部分だけが感光する準備が整います。
2. 露光: ウェハーは紫外線や電子ビームによって照射されます。この際、設計したパターン通りにフォトレジストが反応し、一部が硬化または柔らかくなることがあります。
3. 現像: 露光後、ウエハーは現像液で処理されます。この段階で、未硬化のフォトレジスト部分が除去され、目的とする回路パターンのみが残ります。
4. エッチング: 残ったフォトレジストをマスクとして使用し、その下のシリコン層や他の材料を化学薬品で削り取ります。これによって実際の回路構造が形成されます。
5. フォトレジスト剥離: 最後に残ったフォトレジストを除去し、本来目的としていた半導体構造だけが残るようになります。

使用される技術と機器

近年では、高解像度パターン形成を可能にするために様々な技術や装置が開発されています。代表的なものには次があります：

技術名	特徴
極紫外線（EUV）リソグラフィー	SIC基板上への更なる微細化パターン形成能力。
ナノインプリントリソグラフィー（NIL）	コスト効率よく高精度パターン作成可能。
X線リソグラフィー	X線利用による超高解像度加工。

このようにして得られた回路パターンは、その後も多くの製造工程へと進みます。我々は、このプロセス全体を通じて高い精度と再現性を求め続けています。また、この重要なステップなしには、高性能な半導体デバイスの実現は困難と言えるでしょう。

イオン注入と熱処理の役割

イオン注入と熱処理は、半導体の製造プロセスにおいて極めて重要な工程です。この段階では、シリコンウエハーに特定の不純物を導入することで、電気的特性を調整し、デバイスの性能向上を図ります。ここでのポイントは、不純物がどのようにして目的とする電子構造に影響を与えるかということです。私たちは、このプロセスを通じて、高い精度と再現性が求められます。

イオン注入のプロセス

イオン注入は以下のステップから成り立っています：

1. イオン源の準備: 不純物原子（例えばホウ素やリン）を選択し、それらをイオン化します。
2. 加速: イオン化された不純物は高エネルギー状態として加速されます。この過程で、選ばれた不純物がシリコンウエハー表面へ向かいます。
3. 注入: 加速されたイオンがウエハーに衝突し、その内部に埋め込まれます。これによって、不純物濃度が調整されることになります。

この一連の流れによって、半導体材料内に適切なドーパント濃度が形成されます。

熱処理

熱処理は、イオン注入後に行われる重要なステップです。この工程には以下の目的があります：

• アニール効果: 注入された不純物原子がシリコン結晶格子内で正しい位置に移動し、結晶構造を回復させる役割があります。
• 拡散: 不純物原子が周囲へ広がり、一様な電気的特性を持つ領域を形成します。
• 欠陥除去: 注入時に生じた結晶格子内の欠陥やストレスを解消することも目的となります。

温度範囲	時間	効果
800-1000℃	数分から数時間	アニール・拡散促進
600-800℃	より短時間（数秒）	迅速アニール法（RTA）

このようにして得られる最終的な結果として、高性能な半導体デバイスへの道筋が開かれるわけです。私たちの日々進化する技術によって、このプロセスもさらに革新されています。

最終製品としての半導体デバイスのテスト方法

半導体デバイスの製造プロセスが進む中で、最終的な品質を確保するためにテストは非常に重要なステップとなります。この段階では、デバイスが設計通りに機能するかどうかを確認し、市場に出す前に潜在的な問題を特定します。私たちの目的は、高い信頼性と性能を持つ半導体デバイスを提供することです。そのためには、多様なテスト方法が必要です。

テスト方法の種類

半導体デバイスのテストには主に以下のような種類があります：

• 機能テスト: デバイスが設計された通りに動作するかどうかを確認します。
• パラメーターテスト: 電気的特性（抵抗、キャパシタンスなど）や動作速度などを測定します。
• 耐久性試験: 環境条件下で長時間使用した場合の性能劣化を調べます。
• 故障解析: 不具合が発生した際、その原因を追究します。

自動化されたテスト設備

近年では、自動化されたテスト設備が普及しており、これによって効率的かつ正確な評価が可能になりました。自動化による利点には次のようなものがあります：

• 高い再現性: 人為的ミスが減少し、一貫した結果が得られます。
• 迅速な評価: 大量生産時でも迅速に検査できるため、生産ライン全体の効率向上につながります。
• 詳細分析能力: 複雑なデータ解析も自動で行えるため、より精度の高い情報提供が可能です。

テスト項目	目的
機能テスト	基本機能確認と仕様適合性チェック
パラメーターテスト	電気特性評価と基準値との比較検証
耐久性試験	長期使用時の信頼性評価と寿命予測
故障解析	不具合発生時の原因追及と改善策提案

This rigorous testing process ensures that the semiconductor devices we produce are not only functional but also reliable and capable of meeting customer expectations. As technology evolves, so too do our testing methodologies, ensuring that we remain at the forefront of semiconductor manufacturing excellence.
